一、 概述

适用于干油集中润滑系统中，向电动润滑泵的贮油器内充填润滑脂。该泵为不带贮油桶型，直接放在200L的油桶上，可以单独操作，与相应的电控装置连接可以实现电动润滑系统的自动补脂。该泵为内藏式柱塞容积泵，出口设置调压安全阀，具有过载保护作用。

二、技术参数

DJB-V1.1型电动加油泵

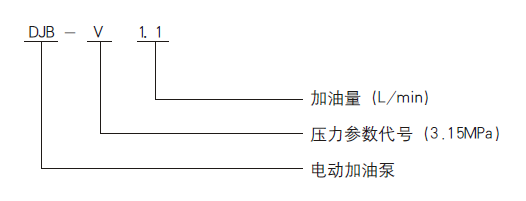

三、型号说明

DJB-V1.1型电动加油泵

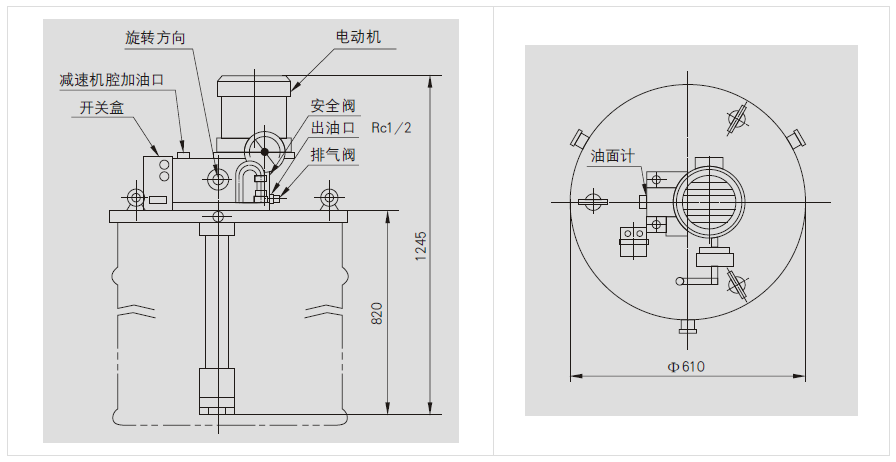

四、外形尺寸

DJB-V1.1型电动加油泵 DJB-V1.1型电动加油泵

五、动作说明

由垂直安装的电机经蜗杆带动蜗轮回转，在蜗轮端面上装有偏心轴，通过曲柄连杆带动柱塞上下往复运动，由活塞内部及管帽内单向阀的作用完成吸压油过程，经输油胶管向外输送。

六、使用说明

1、建议按箭头方向接线旋转。

2、使用的润滑脂必须干净、质地均匀,在规定牌号范围内。

3、首次使用前应向减速箱内注入润滑油(N220) 至规定油面。

4、加油泵首次启动后，应先打开放气阀、正常出油后关闭。

5、不许在桶内无油脂的情况下空运转。
