一、 概述

本机是一种小型润滑泵、可直接安装于机器的板壁或机架上，由人力摇动手柄,排出润滑脂，可与双线分配器组成手动集中润滑系统，向机器的各个润滑点供送定量润滑脂;适用于频率较低(一般给油间隔为8小时以上)，配管(DN15)长度不超过50米，润滑点不超过80点的单机小型设备上，作为集中润滑供送润滑脂的装置。

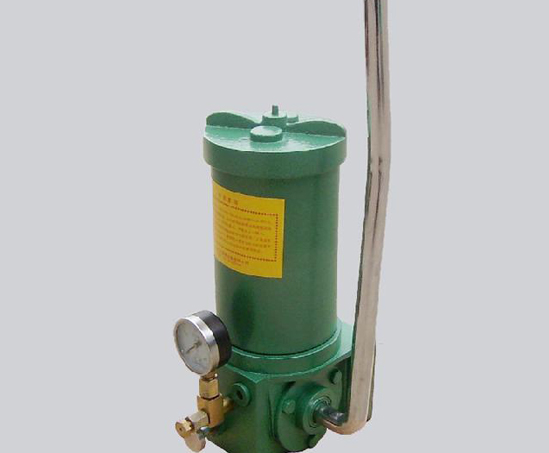

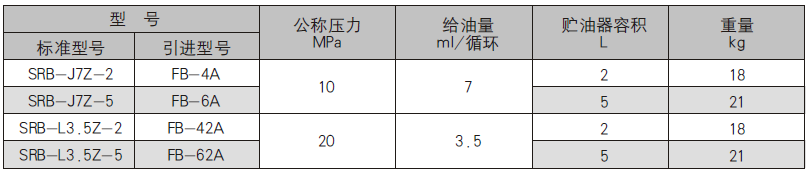

二、技术参数

SRB型手动润滑泵

使用介质为锥入度310~385(25C，150g)1/100mm的润滑脂(NLGI0#~1#)，适用环境温度-10℃~+40℃。

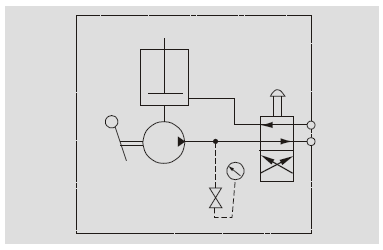

三、原理图

SRB型手动润滑泵

四、型号说明

SRB型手动润滑泵

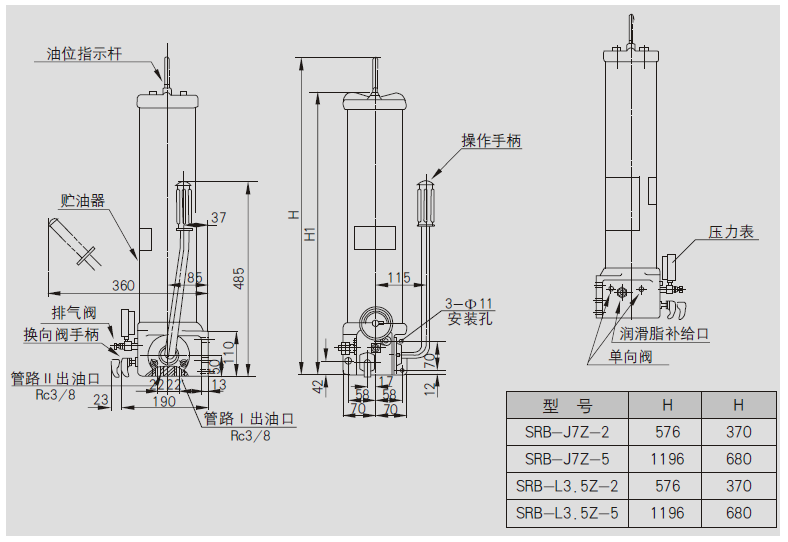

五、外形尺寸

SRB型手动润滑泵

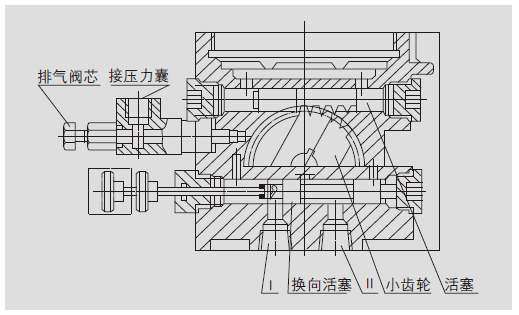

六、动作说明

手动润滑泵供脂是由人工扳动手柄。通过小齿轮带动有齿条的压油柱塞处于右端极限位置时。右端腔室压油结束，左端腔室吸油完毕。当扳动手柄，柱塞向左运动时。先关闭左腔室吸口.挤压润滑脂顶开单向阀经换向阀流道进入供油主管路Ⅱ内排出;此时柱塞右腔室的容积增大形成真空，其真空度逐渐增大。在大气压的作用下，润滑脂被吸入。反向上述动作，润滑脂顶开单向阀经换向阀流道进入供油主管路Ⅱ排出。换向阀手钮推进时。则润滑脂从主管路Ⅱ排出。当把换向阀手钮拉出时，则润滑脂从主管路1排出。

SRB型手动润滑泵

七、操作方法

1、将换油阀手钮推进至极限位置，供油管Ⅱ供油。

2、扳动手柄前后运动，压力表指针波动变化，证明系列分配器在给油。

3、泵上压力表指示压力值保持稳定上升，证明系统分配器全部动作完成。

4、将换向阀手钮拉出极限位置，供油主管Ⅰ供油，按2.3条进行操作。

5、卸除管路压力，换向至供油管Ⅱ，为下一个工作循环准备，手柄扳至垂直位置。

八、使用说明

1、手动润滑泵应垂直安装.泵的上方及周围要留有指示杆上升及补脂操作的空间.需在室外及环境恶的场合使用时.应将其置于防护罩内。

2、贮油器内无润滑脂时，不许操纵手柄,下油位应及时补脂。

3、向贮油筒内加注润滑脂，必须使用手动或电动加油泵从润滑泵的加油口充填。

4、泵使用压力不许超过泵的公称压力。

5、泵加油口中的过滤网应定期检查，清洗。

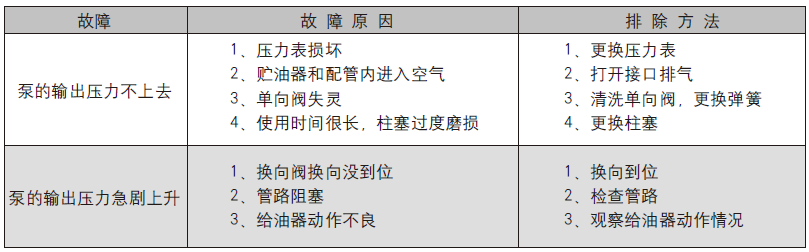

九、常见故障处理

 SRB型手动润滑泵
